[Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mar 12 Sep - 12:31

Salut à tous, Julien, 35 ans, du Sud Est, Ravi d'être parmis vous et d'être réunis de nouveau sur un Forum !

Liste des modifications apportées depuis l'achat de la voiture :



Partie extérieure :



- Optiques DS Vision Xénon/Led.
- Bloc optiques 3D.
- Anti-brouillards led DS5.
- Éclaireurs de plaque minéralogique led des DS3 dernières générations.
- Suppression logo "Citroën" sur la malle et logo "DS" sur le PC avant.

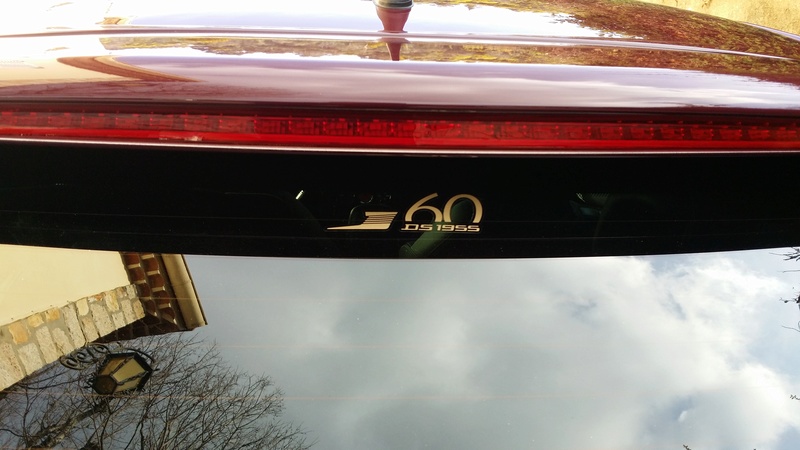

- Pose adhésifs personnalisés "DS60ans 1955" rouge Carmen.
- Changement des caches moyeux logo "Chevrons" par les "DS" et mise en peinture rouge Carmen.
- Jonc chromé de lunette arrière.
- Remplacement du bandeau de troisième feu stop rouge par le blanc des dernières générations.
- Pose Jonc chromé de plaque d'immatriculation avec insert caméra de recul.

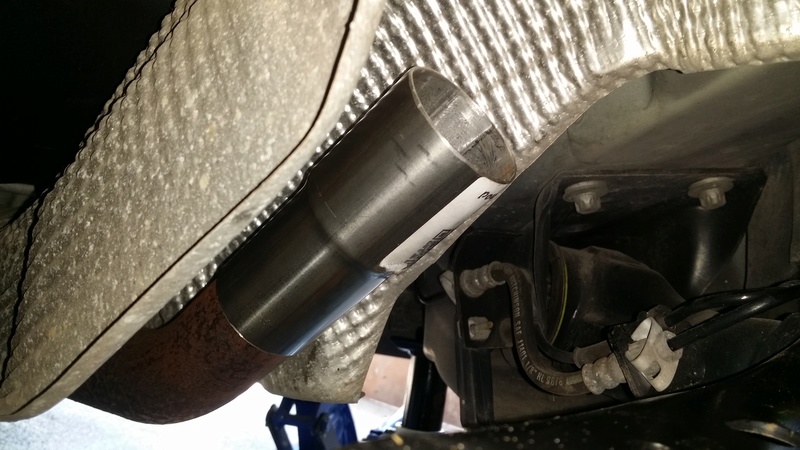

- Remplacement du silencieux VTI avec simple canule pour un silencieux THP avec double canules.
- Plaque d'immatriculation trame DS.
- Remplacement ampoules filaments des bloc 3D par du full leds (clignotants, feu de recul, feu d'antibrouillard).
- Vérins de capot.
- Remplacement de tout les décors adhésifs extérieur par des neufs "montants de baies de pare-brise, montants de portière" ainsi que lécheurs de vitre extérieur.




Partie intérieure :

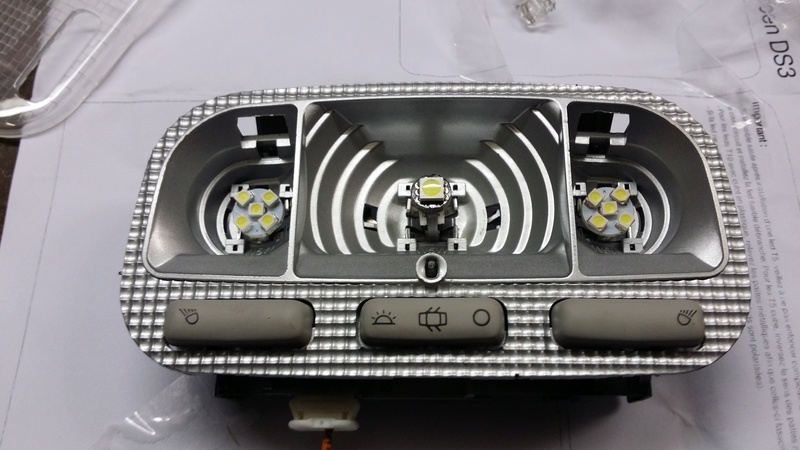

- Plafonnier de C3 PICASSO avec rétro-éclairage des boutons et led d'ambiance.
- Changement boitier de commande de climatisation avec affichage blanc (anciennement orange/noir).
- Changement compteur avec affichage noir/blanc (anciennement orange/noir).
- Changement éclairage de pare-soleil par des leds (DS3 Givenchy).
- Changement éclaireurs de cave de pied par des cabochons translucides de DS7.
- Pack Ledperf.
- Plip DS.
- Tapis de sol série DS60ans 1955.
- Teintage des vitres à 85% et retrait des films avant depuis janvier 2017.
- Bandeau d'habillage tableau de bord rouge Carmen pour écran GPS.
- Décor adhésif trame DS de JG COVERING, sur le bandeau du tableau de bord.

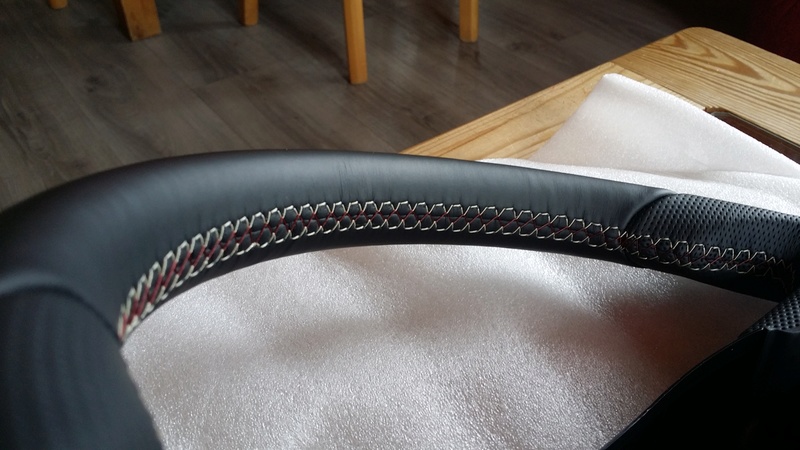

- Volant Performance-Line surpiqûres Terre de Cassel/Carmen.
- Habillage casquette de compteur façon Performance-Line avec surpiqûres Terre de Cassel/Carmen
- Enjoliveur de casquette de compteur noir laqué.
- Porte-lunette DS7.
- Soufflet de levier de vitesse de Performance-Line.
- Porte cendrier dans vide poche de la console central.
- Dépose du caisson de basse d'origine pour réaliser une isolation phonique avec de la mousse acoustique, à l’intérieur du caisson pour éviter toutes
 vibrations.
- Remplacement des hauts parleurs d'origine par des Focal Auditor RCX 165 à l'avant et à l'arrière.



Partie électronique :


- Mise à jour BSI
- Télécodage Veilleuse/feux diurnes.
- Télécodage éclairage statique d'intersection.
- Installation RT6 Emyway et écran HD en remplacement du RD4 d'origine et de son kit nomade.
- Caméra de recul (depuis remplacé par la caméra OEM).***
- Mise à jour RT6 cartographie version 2018.02

Photos extérieur :

Avant / Après















Pièces et modifications extérieur :




























































Photos intérieur :

Avant/Après












Pièces et modifications intérieur :
















































































Dernière édition par Juju06 le Lun 15 Oct - 17:25, édité 1 fois
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par NovaeScorpion le Mar 12 Sep - 12:38

Hey ! Salut Juju ! Bienvenue ! Content de te voir par ici !
avatar
NovaeScorpion

Messages : 575
Réputation : 24
Date d'inscription : 01/09/2017
Age : 45
Localisation : A cælo usque ad centrum.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Fox le Mar 12 Sep - 12:40

Bienvenue à toi !! Super présentation et bienvenue à ta DS
avatar
Fox

Messages : 302
Réputation : 4
Date d'inscription : 30/08/2017
Age : 26
Localisation : Condrieu

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mar 12 Sep - 12:40

Rohhh bah moi aussi je suis bien content de vous trouvez tous là ! Merci Couping  Very Happy
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par NovaeScorpion le Mar 12 Sep - 12:50

YEAAAAHHHH ! Smile
avatar
NovaeScorpion

Messages : 575
Réputation : 24
Date d'inscription : 01/09/2017
Age : 45
Localisation : A cælo usque ad centrum.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Vinc' le Mar 12 Sep - 13:21

Coolssa bienvenue a toi,ravi de te voir parmis nous l'ami Wink
avatar
Vinc'

Messages : 178
Réputation : 9
Date d'inscription : 01/09/2017
Age : 42
Localisation : Le sud,le vrai,le sud est,là où y'a toujours du soleil

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Sid6.7 le Mar 12 Sep - 13:29

Bienvenue à toi! Wink

_________________

Ma DS3 Racing
avatar
Sid6.7

Messages : 282
Réputation : 11
Date d'inscription : 30/08/2017
Age : 37
Localisation : 95

Voir le profil de l'utilisateur http://ds3passion.forumactif.com

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Slalomboy le Mar 12 Sep - 13:31

super @juju06

heureux de te retrouver!!

tu n'as pas eu trop de mal a brancher ta cam oem? ni à la fixer?
avatar
Slalomboy

Messages : 464
Réputation : 17
Date d'inscription : 30/08/2017
Age : 37
Localisation : Anjou

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Iceman le Mar 12 Sep - 14:35

Salut Juju content que tu sois parmis nous !

Meme question que slalom ... tu peux nous en dire plus sur la mise en place de La cam OEM ? Stp

Merciiiii

_________________
DS3 1.6 Racing 202 ch  - Décembre 2012
Modifications : Phares avant DS-Vision / Durites Avia /
Tubulures forge / Dump Valve GFB /
Durites silicone REDOX / Caméra de recul /
Stickers S.Loeb / Covering noir satiné
avatar
Iceman

Messages : 530
Réputation : 15
Date d'inscription : 30/08/2017
Age : 25

Voir le profil de l'utilisateur http://ds3passion.forumactif.com

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Schumi le Mar 12 Sep - 14:47

Bienvenue ici!
Présentation au top!
avatar
Schumi

Messages : 95
Réputation : 6
Date d'inscription : 30/08/2017
Age : 30
Localisation : Hautes-Pyrénées - Aucun (65)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Fox le Mar 12 Sep - 16:54

In est bien la tu verra
avatar
Fox

Messages : 302
Réputation : 4
Date d'inscription : 30/08/2017
Age : 26
Localisation : Condrieu

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mar 12 Sep - 17:41

Y a pas de risque de se retrouver éparpiller ici alors...  Cool
Merciii à tous les potos pour votre accueil chaleureuse !  Very Happy

Alors pour la caméra de recul OEM j'ai pas pris encore de photo, parce que j'ai pas eu le temps de finir mon montage mais elle est actuellement en fonction quand même, pour le branchement aucun soucis du coup je préfère, je n'ai plus de RCA, plus interférence même en l'ayant brancher avec des dominos...

La merdasse c'est pour l'intégration parce que le PC arrière équipé de la camera de recul est légèrement différent pour accueillir la caméra :




Faut jouer du dremel, découper à la forme du support de la caméra qui est comme illustré sur la photo et même d'avantage en avant vers le Jonc.

je posterais des photos, là, j'ai récupérer de la gaîne électrique de bagnole, que je vais faire passer à l'endroit précis ou ça passe sur un montage d'origine avec un connecteur histoire que ce soit démontable si j'ai besoin de virer le PC arrière pour X raisons...
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Iceman le Mar 12 Sep - 18:15

Je serais preneur oui ...

car ce serais peut être dans un projet futur Wink

vu que ma R et équipé depuis peut d'une camera de recul Wink

_________________
DS3 1.6 Racing 202 ch  - Décembre 2012
Modifications : Phares avant DS-Vision / Durites Avia /
Tubulures forge / Dump Valve GFB /
Durites silicone REDOX / Caméra de recul /
Stickers S.Loeb / Covering noir satiné
avatar
Iceman

Messages : 530
Réputation : 15
Date d'inscription : 30/08/2017
Age : 25

Voir le profil de l'utilisateur http://ds3passion.forumactif.com

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Slalomboy le Mar 12 Sep - 18:22

Idem ca me tente Wink quitte a faire suivre le même chemin que le faisceau des radars de recul
avatar
Slalomboy

Messages : 464
Réputation : 17
Date d'inscription : 30/08/2017
Age : 37
Localisation : Anjou

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mer 13 Sep - 11:38

Exact, sur un montage d'origine la liaison du faisceau intérieure extérieur ce fait du côté caisson de basse

je post 2-3 photos d'un montage d'origine :



Sur la photo ci-dessous, on voit le faisceau et le connecteur de la caméra OEM :

- Rouge = +Can.
- Noir = Masse.
Jaune = signal video +.
- Blanc = signal vidéo -.



Et le Connecteur/faisceau de l'auto qui repart dans l'habitacle :

- Rose pâle : +Can
- Vert/Jaune : Masse
- Violet : Signal video -
- Vert : Signal video +



avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Iceman le Mer 13 Sep - 11:59

chez nous les fils en attente ?
Violet : Signal video -
Vert : Signal video +


sont existant ??


et comment les connecter sur le RT6 ensuite ? direct avec les fils ??

_________________
DS3 1.6 Racing 202 ch  - Décembre 2012
Modifications : Phares avant DS-Vision / Durites Avia /
Tubulures forge / Dump Valve GFB /
Durites silicone REDOX / Caméra de recul /
Stickers S.Loeb / Covering noir satiné
avatar
Iceman

Messages : 530
Réputation : 15
Date d'inscription : 30/08/2017
Age : 25

Voir le profil de l'utilisateur http://ds3passion.forumactif.com

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mer 13 Sep - 12:19

Non, on les a pas ces fils, ça c'est un montage d'origine, les photos sont pour montrer l'exemple ce qu'on doit réaliser si on veut un montage qui se rapproche de l'origine Wink

Les deux fils que tu as tiré de ton RT6 (signal vidéo +et-) et l'alimentation +et- de ta caméra actuelle faudra les faire ressortir par la liaison intérieure/extérieur (première photo).  Et mettre en place un connecteur pour pouvoir brancher/débrancher la caméra OEM si tu dois déposer ton PC...
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par NovaeScorpion le Mer 13 Sep - 12:52

Tu devrais peut-être  mettre tout ça au propre pour mettre en section tuto, plutôt que dans ta présentation, coupaing ! Wink
avatar
NovaeScorpion

Messages : 575
Réputation : 24
Date d'inscription : 01/09/2017
Age : 45
Localisation : A cælo usque ad centrum.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Slalomboy le Mer 13 Sep - 13:42

C'est pas idiot de compléter le tuto que j'avais fais je regrouperait tes infos avec premier message du topic tuto
avatar
Slalomboy

Messages : 464
Réputation : 17
Date d'inscription : 30/08/2017
Age : 37
Localisation : Anjou

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Iceman le Mer 13 Sep - 13:56

Oui voila ce serais une bonne idée Wink

_________________
DS3 1.6 Racing 202 ch  - Décembre 2012
Modifications : Phares avant DS-Vision / Durites Avia /
Tubulures forge / Dump Valve GFB /
Durites silicone REDOX / Caméra de recul /
Stickers S.Loeb / Covering noir satiné
avatar
Iceman

Messages : 530
Réputation : 15
Date d'inscription : 30/08/2017
Age : 25

Voir le profil de l'utilisateur http://ds3passion.forumactif.com

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mer 13 Sep - 17:25

@NovaeScorpion a écrit:Tu devrais peut-être  mettre tout ça au propre pour mettre en section tuto, plutôt que dans ta présentation, coupaing ! Wink

Yeap ! En effet, tu as raison, on pourrait rajouter toutes ces infos au tuto en question, mais bon là il ne s'agit que de 2-3 clichés vite fais Wink
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Slalomboy le Mer 13 Sep - 17:48

Si tu fais quelques chose de plus conséquent on mettra à la suite
avatar
Slalomboy

Messages : 464
Réputation : 17
Date d'inscription : 30/08/2017
Age : 37
Localisation : Anjou

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mer 13 Sep - 17:51

Oui oui Cédric quand je ferais mon montage, je réunirais tout ça pour le mettre dans le tuto Wink
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par NovaeScorpion le Mer 13 Sep - 17:54

@Juju06 a écrit:
@NovaeScorpion a écrit:Tu devrais peut-être  mettre tout ça au propre pour mettre en section tuto, plutôt que dans ta présentation, coupaing ! Wink

Yeap ! En effet, tu as raison, on pourrait rajouter toutes ces infos au tuto en question, mais bon là il ne s'agit que de 2-3 clichés vite fais Wink
2,3 clichés vite faits qui sentent bon l'excellent Tuto ! Smile
avatar
NovaeScorpion

Messages : 575
Réputation : 24
Date d'inscription : 01/09/2017
Age : 45
Localisation : A cælo usque ad centrum.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Juju06 le Mer 13 Sep - 18:02

jocolor lol!  On va essayer  Wink
avatar
Juju06

Messages : 145
Réputation : 11
Date d'inscription : 11/09/2017
Age : 35
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Juju06] DS3 VTI 120 Gris Thorium/Rouge Carmen

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
